Guidjärnväg

Ursprungsort ： Hebei, Kina

Garanti ： 1 år

Anpassat support ： OEM, ODM, OBM

Varumärke ： Storan

Modellnummer ： 2008

Material ： HT200-HT300

Noggrannhet ： Anpassad

Driftsläge ： Anpassad

Objektvikt ： Anpassad

Kapacitet ： Anpassad

Specifikation ： 1500-4000mm i längd eller anpassar

Yta ： T-slots

Hårdheten hos arbetsytan ： HB160-240

Ytbehandling ： Bearbetning

Gjuteriprocess ： Hartsandgjutning

Målning ： Primer och ansiktsmålning

Ytbeläggning ： Picklingolja och plastfodrad eller täckt med antikorrosionsfärg

Precisionsklass ： 2-3

Arbetstemperatur ： (20 ± 5) ℃

Förpackning ： Plywood Box

Ledtid

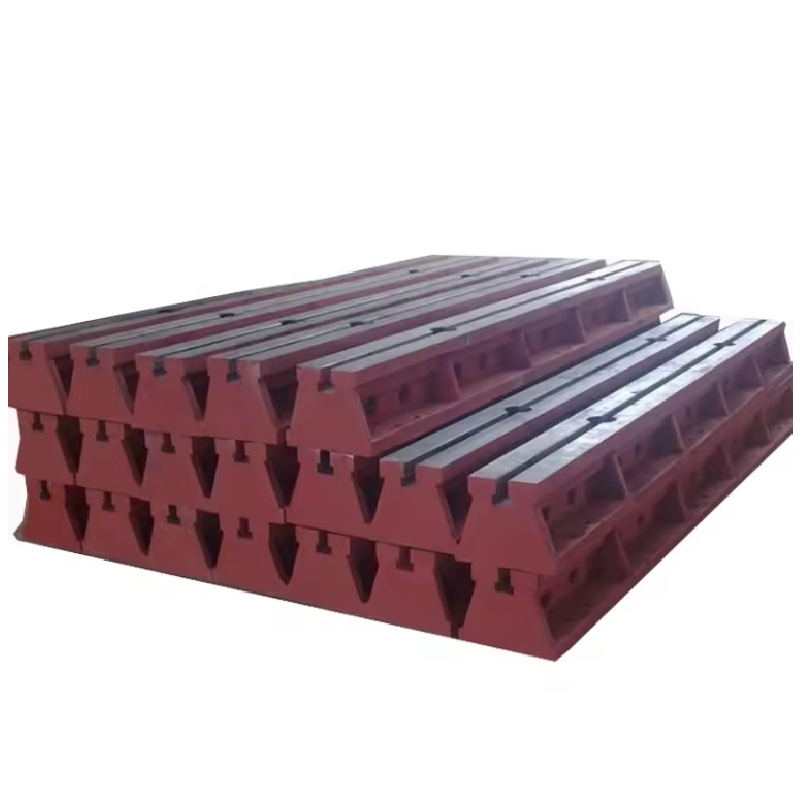

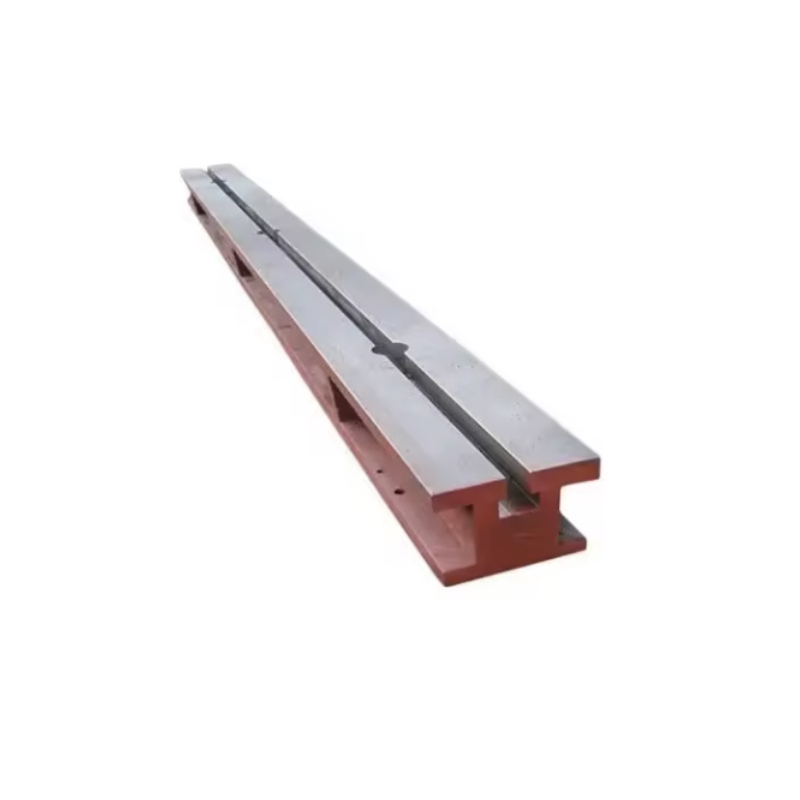

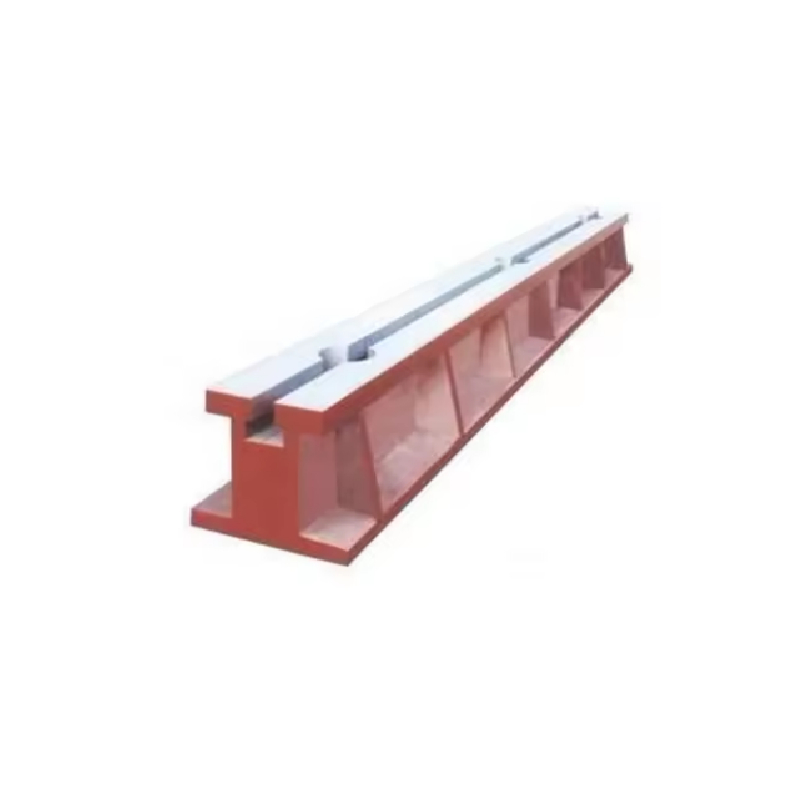

Gjutjärn T-Groove Ground Rail-produkter är också kända som: markskena, T-spår marksken, markstråle, markspårjärn, Foundation Groove Iron, Single T-Groove Platform, gjutjärnsmark.
Det huvudsakliga syftet med Gjutjärn T-Groove markskena är att designa och montera den i en gjutstrålplattform baserad på utrustningens fasta punkter. Det används främst för montering, testning, svetsning och inspektion av stor utrustning.

De materiella fördelarna med Gast Iron T-Groove Ground Rails:
Fördelarna med gjutjärn T-Groove markskenor: Genom att använda gjutjärnsmarkskenor är det inte nödvändigt att göra dem till stora plattformar, vilket sparar materialkostnader och upptar ett litet utrymme, vilket resulterar i hög kostnadseffektivitet.

Materialet i gjutjärn T-Groove-marken är höghållfast grå gjutjärn HT200-250, med en arbetsythårdhet HB170-240. Gjutningen har genomgått två omgångar med konstgjord glödgning vid 600 ℃ -700 ℃ eller naturligt åldrande i 2-3 år för att helt ta bort intern stress, med stabil noggrannhet och god slitmotstånd.

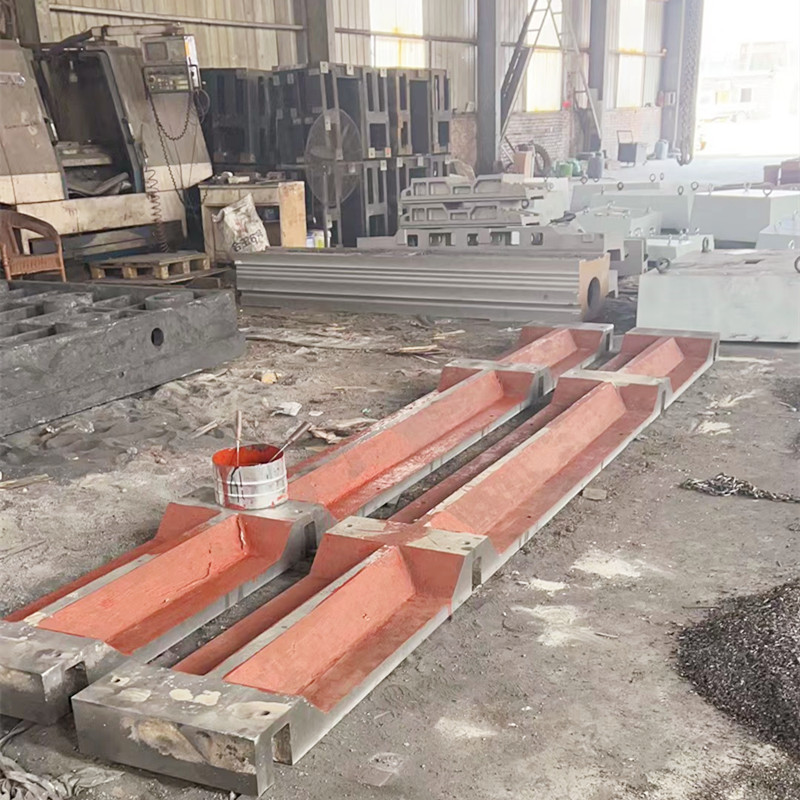

Hartsandgjutning: Hur guidestillverkning säkerställer stabilitet

Precision i linjära guideskolor börjar med tillverkningens excellens. Storaen använder avancerad harts sandgjutning för att konstruera tunga linjära styrskenor som levererar oöverträffad stabilitet för flyg-, fordons- och tunga industrinapplikationer. Så här säkerställer vår process tillförlitlighet och prestanda i alla styrskenstyper:

1. Material Excellence: HT200-HT300 gjutjärn för industriella krav

Hartsandgjutning börjar med att välja HT200-HT300 grå gjutjärn (160–240 hb hårdhet), valt för:

Balanserad styrka: 200–300MPA draghållfasthet stöder 5–50 ton rörlig utrustning, idealisk för tunga linjära guidskenor.
Stressmotstånd: Uniformkornstrukturen minskar inre stress med 40% kontra grön sandgjutning, vilket minimerar vridning i 10 ° C – 40 ° C -miljöer för konsekventa maskinledningsskenor.

2. Precisionsgjutning för komplexa geometrier

Självhärdande hartsand möjliggör intrikata styrskenstyper med snäva toleranser:

CNC-mönster noggrannhet: T-slotdimensioner (14–36 mm bredd, 8–20 mm djup) uppnådd med ± 0,1 mm precision för sömlös integration med automatiseringssystem.
Kärnstabilitet: Interna kärnor upprätthåller 0,05 mm/m rakhet, förhindrar defekter och säkerställer klass 2–3 planhet (≤0,02 mm/m för 2000 mm skenor) – kritisk för precisionsinriktning.

3. Värmebehandling för hållbarhet och stabilitet

En 3-stegsprocess förbättrar järnvägsprestanda:

Stressavlastning (550 ° C/4H): Eliminerar 90% av gjutspänningen för att förhindra deformation under bearbetning/transport.
Normalisering: Förfinar kornstrukturen för 2x längre slitstyrka i högcykelapplikationer (10 000+ belastningscykler).

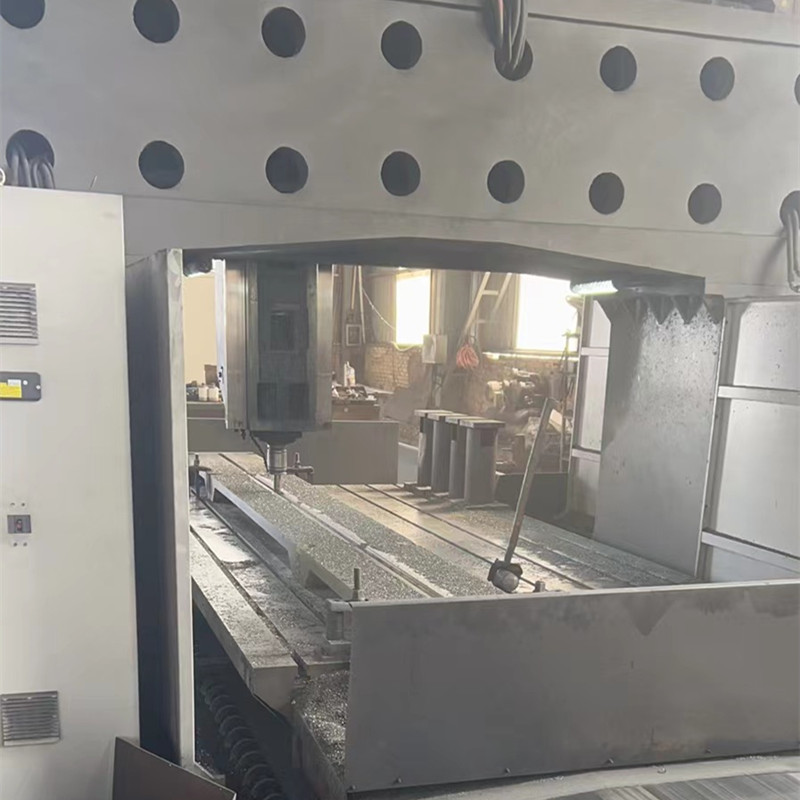

Ytslipning: Efterbehandlingar till RA ≤1,6 um för jämn rörelse och minimal friktion i automatiserade system.

4. Anpassningsbar storlek och lastkapacitet

Storaen anpassar sig till alla vägledningsstorlekar och lastbehov:

Standardområde: 1500–4000mm längd, 200–500 mm bredd för vanligt bruk; Anpassade storlekar upp till 6000 mm för överdimensionerade maskiner.
Förstärkad design: Webbstrukturer ökar lastkapaciteten med 30% (upp till 80 ton/m) utan extra vikt, idealisk för flyg- och rymdmontering som kräver precision och rörlighet.

5. Storas gjutfördel

Mångsidighet: producerar alla styrskenstyper-från lätta precisionsskenor till robusta tunga modeller-med lika noggrannhet.
Kvalitetssäkring: 3D-laserskanning/CMM-testning säkerställer efterlevnaden av GB/T 1958-2017/ISO 1101, med stöd av en 1-års garanti mot dimensionell drift.
Effektivitet: 500 st/dagskapacitet ger standardskenor på 7 dagar, anpassade lösningar på 4–6 veckor – balansering av hastighet och stabilitet.

Stabilitet i linjära styrskenor är konstruerade, inte oavsiktliga. Storaens hartsandgjutning kombinerar premiummaterial, precisionsgjutning och rigorös värmebehandling för att leverera tunga linjära styrskenor och maskinledningsskenor som uppfyller de tuffaste industriella kraven. Utforska våra guide -järnvägstyper idag och upplev den skillnad som avancerad tillverkning gör i utrustningens prestanda och livslängd.

Hur styrskenor ersätter gjutjärnsytplattor för kostnadsbesparingar

Traditionella gjutjärnsytplattor dominerar industriell montering och inspektion, men deras bulk, fast storlek och höga underhållskostnader utmanar modern tillverkningseffektivitet. Storaen introducerar linjära styrskenor som ett kostnadseffektivt alternativ, levererar precision, flexibilitet och upp till 30% totala kostnadsbesparingar jämfört med konventionella plattor. Så här omdefinierar våra guidestyper industriellt arbetsinnehav:

1. Rymdbesparande design: 50% reduktion

Gjutjärnsplattor (t.ex. 2000x1500mm) kräver omfattande golvutrymme och tunga fundament, men Storas tunga linjära styrskenor erbjuder modulära, strömlinjeformade lösningar:

Vertikal och horisontell flexibilitet: Vertikala styrskenor (t.ex. 1500 mm höjdmodeller) monteras vertikalt på väggar eller stativ, vilket skapar 3D -monteringsarbetsytor utan att offra golvytan – idealisk för kompakta robotceller eller automatiserade svetsstationer.
Anpassningsbara längder: Standardguide skenstorlek sträcker sig från 1000–4000 mm, med sömlös skarvning för stora applikationer (upp till 6000 mm), vilket minskar materialavfallet med 40% kontra skär till storlek gjutjärnsplattor.

2. Kostnadseffektiv precision utan kompromiss

Medan gjutjärnsplattor uppnår platthet i klass 2 (≤0,02 mm/m), matchar Storaens markfinish linjära styrskenor denna noggrannhet till 30% lägre guide järnvägspris:

Materialeffektivitet: HT200 gjutjärnkonstruktion (180 hb hårdhet) använder 25% mindre material än fasta ytplattor samtidigt som 50 ton/m belastningskapacitet, balanserar styvhet och ekonomi.
Minskat underhåll: Antikorrosionssylning oljefinish (5 um tjocklek) skyddar mot kylvätska och fuktighet, förlängande livslängd med 2x jämfört med obelagda plattor som kräver årlig återuppbyggnad (en $ 5 000+ kostnad för stora plattor).

3. Anpassningsförmåga för dynamiska arbetsflöden

Fixed gjutjärnsplattor kämpar med att förändra produktionsbehov, men våra styrskenstyper utmärker sig i mångsidighet:

Modulär T-slot-design: 14–36 mm breda spår (± 0,1 mm tolerans) accepterar snabbfrisättningsklämmor, robotarmar eller mätverktyg, vilket möjliggör 5-minuters fixturrekonfiguration kontra 2+ timmar för plattbaserade inställningar.
Tung prestanda: Förstärkta tunga linjära styrskenor (80 ton/m belastningskapacitet) stöder stor utrustning som stämpelpresskomponenter eller flyg- och rymdkroppssektioner och ersätter flera plattmonteringar med enstaka järnvägssystem som förenklar inriktningen.

4. Storaens värdeproposition: Mer än bara kostnadsbesparingar

Snabb distribution: Förmaskiner som är redo för installation, skärningstid med 60% jämfört med utjämning och förankring av gjutjärnplattor.
Anpassade lösningar: Behöver du anti-magnetiska beläggningar för elektronikmontering eller överdimensionerad guidestorlek för tillverkning av vindkraftverk? Vårt OEM -team levererar skräddarsydda maskinhandelsskenor på 4–6 veckor, utan minsta beställningsavgifter.
Kvalitetssäkring: Varje järnväg uppfyller GB/T 1958-2017 geometriska toleranser och inkluderar 1 års garanti-eliminerar risken för att investera i underpresterande budgetalternativ.

5. Ansökningar där kostnadsbesparingar uppfyller prestanda

Automotive Assembly: Byt ut 3m² gjutjärnsplattor med två 2000 mm tunga linjära styrskenor, vilket sparar 10 000 dollar i förskottskostnader och 20% golvutrymme för motorblockinriktning.
Aerospace Tooling: Lätt linjära guidskenor (30% lättare än motsvarande plattor) minskar kraven på kranbelastning under inspektion av vingkomponent, vilket sänker driftskostnaderna.
Allmän bearbetning: Portabla styrskenningstyper (50–100 kg vikt) Eliminera behovet av permanenta plattinstallationer, idealiska för jobbbutiker med ofta utrustningskonfiguration.

Låt inte föråldrade gjutjärnplattor töm din budget och golvutrymme. Storaens linjära guide-skenor levererar den precision du behöver till en bråkdel av kostnaden, med modularitet för att framtidssäkra din verksamhet. Från tunga linjära styrskenor för industriella jättar till anpassningsbara guidestångstyper för nischapplikationer, omdefinierar vi värde i arbetsinnehavslösningar. Utforska våra konkurrensguide järnvägsprisalternativ idag och börja spara utan att offra prestanda.

•
• Bildtextbeskrivning 1
•
•

Specifikation och modell (längd x bredd x höjd) (enhet: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Teknisk specifikation av gjutjärn T-slotguide-järnvägen:
