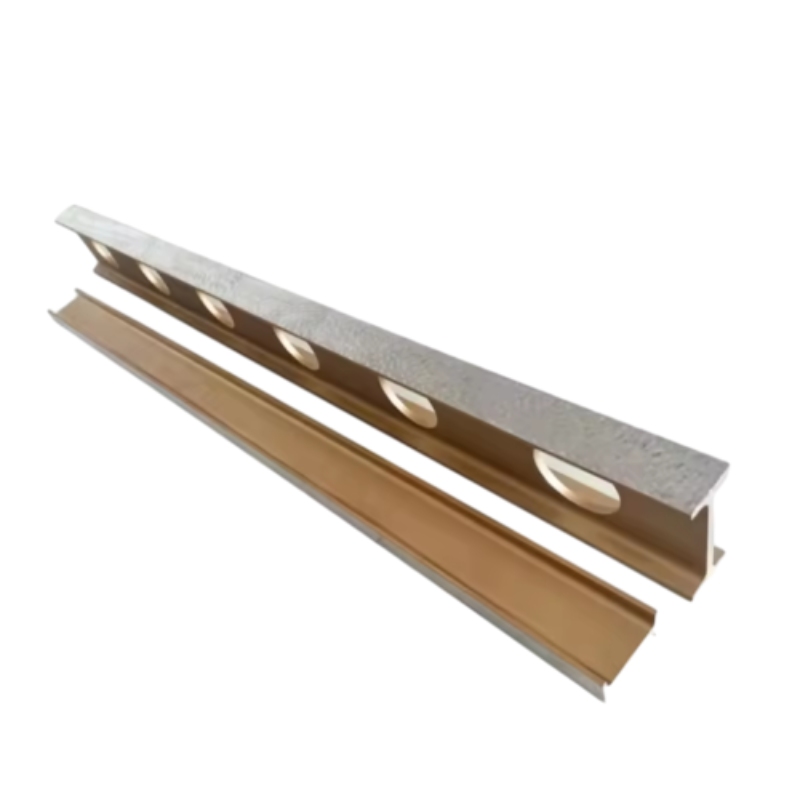

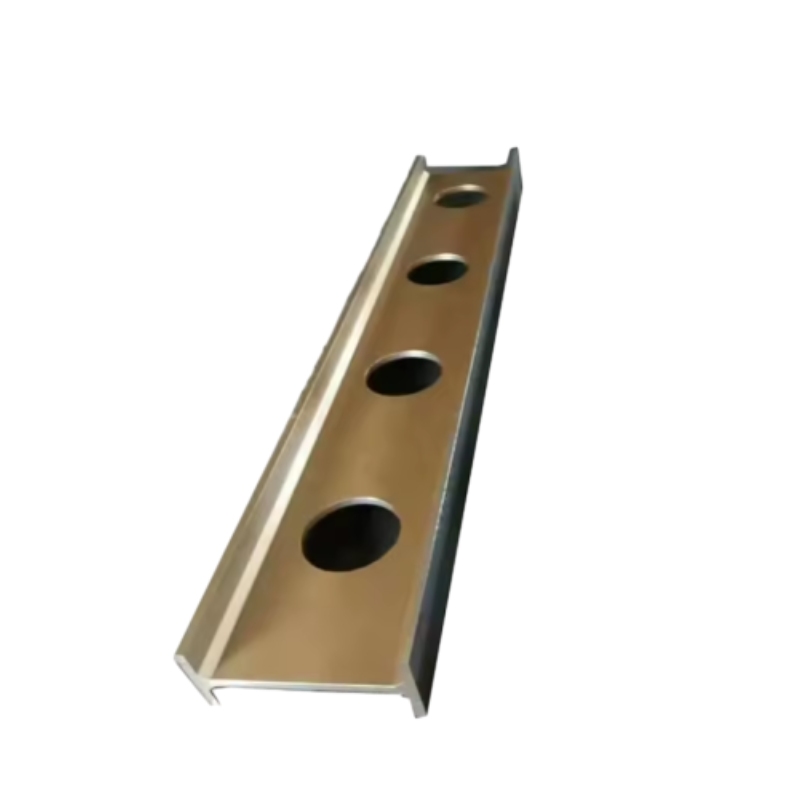

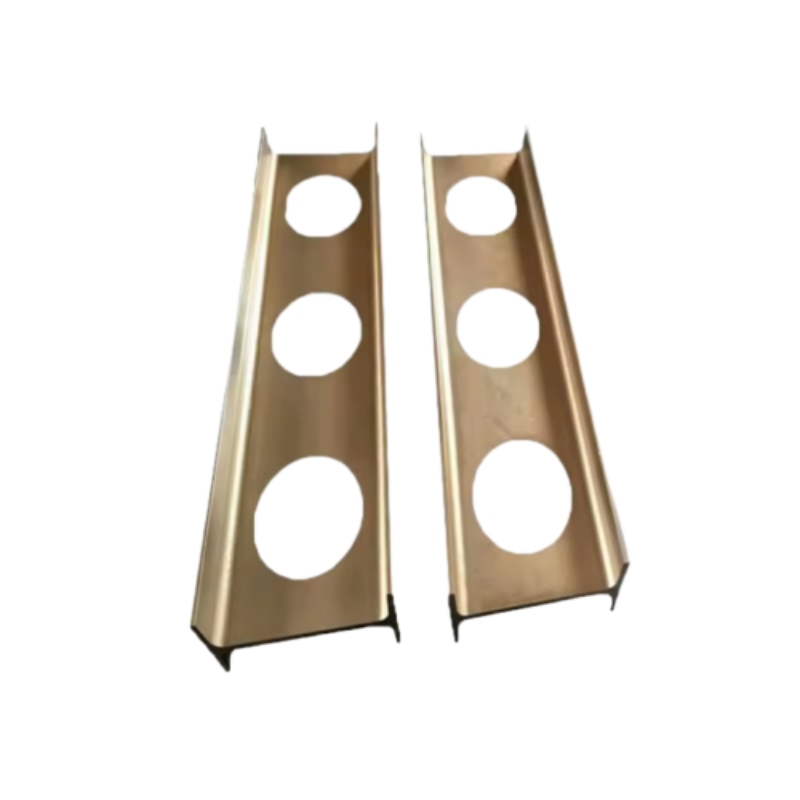

Parallell linjal

Magnesia Aluminium -härskare är huvudsakligen uppdelade i två typer enligt olika branscher: tunga industridoraler och lätta industrins härskare. Tunga industridoraler är mestadels gjorda av gjutjärn och gjutstålmaterial, medan lätta industrins härskare är mestadels gjorda av material som magnesiumaluminium, legeringsstål och rostfritt stål. Den specifika formen och modellen för magnesiumaluminiumlinjen kan utformas efter faktiska behov.

Magnesium aluminium linjalpunkter:

1. 1. Tillämpning av magnesiumaluminiumlinjal: Installation, nivellering, underhåll och mätning av textilmaskiner.
2. 2.Magnesium aluminium härskare är lätt: en 3 meter lång linjal väger bara 9 kg.
3. 3.Magnesium aluminium härskare är bekvämt att använda: en 6-meter linjal gör det möjligt för arbetare att enkelt flytta och mäta.
4. 4.Magnesium aluminiumledare deformeras inte lätt: böjpunkten för allmänna stålmaterial är 30 kg/mm2, och den för allmänna gjutjärndelar är 38 kg/mm2. Böjningspunkten för detta material når 110 kg/mm2, och dess böjningsmotståndsindex överstiger långt andra material.
5. 5. Magnesium aluminiumledare är enkla att lagra: de kan hängas eller placeras platt, och deras rakhet och parallellism påverkas inte av långsiktig platt placering.
6. 6.Magnesium aluminiumledare är inte lätta att rosta: Applicera inte olja under användning, använd inte länge, applicera försiktigt ett tunt lager av allmän industriolja när du lagrar.

Ursprungsort ： Hebei, Kina

Garanti ： 1 år

Anpassat support ： OEM, ODM, OBM

Varumärke ： Storan

Modellnummer ： 3002

Material ： Aluminiummagnesiumlegering

Noggrannhet ： Anpassad

Driftsläge ： Anpassad

Objektvikt ： Anpassad

Kapacitet ： Anpassad

Material ： Material aluminiummagnesiumlegering

Specifikation ： Se bifogat formulär eller anpassa

Fysisk prestanda ： 47 kg/mm

Förlängbarhet ： 17%

Avkastningspunkt ： 110 kg/mm2

Arbetstemperatur ： (20 ± 5)℃

Precisionsklass ： 1-3

Förpackning ： Plywood Box

Ledtid

Magnesium aluminium Parallell linjal: 110 kg/mm² avkastningsstyrka för antideformation

Vid industriell anpassning och precisionsmätning kan risken för härskare deformation under belastning kompromissa med noggrannhet – tills nu. Storaens magnesium aluminiumparallell linjal kombinerar en robust 110 kg/mm² avkastningsstyrka med lätt design, vilket ger oöverträffad antideformationsprestanda för applikationer där dimensionell stabilitet är inte förhandlingsbar. Så här förvandlar vår teknik parallell linjalanvändning i utmanande miljöer:

1. Vetenskapen om 110 kg/mm² avkastningsstyrka

Magnesium aluminiumlegering (MB15) erbjuder en 2x styrka-till-vikt fördel jämfört med ren aluminium:

Belastningsmotstånd: Till skillnad från standardaluminiumledare som böjer sig under 50 kg/mm², tål våra linjaler 110 kg/mm² – för att stödja 200 kg+ arbetsstycken under CNC -maskinbäddkalibrering eller textilförmögenhet. Detta förhindrar 0,5 mm/m SAG som är vanligt i svagare material, vilket säkerställer parallellism förblir inom ± 0,02 mm/m (grad 1 precision).
Termisk stabilitet: Alloyens låga värmekoefficient (21,5 × 10⁻⁶/° C) upprätthåller noggrannhet över 10 ° C – 40 ° C temperatursvängningar, kritiska för utomhusbyggnad eller ouppvärmda verkstäder där stålstålar expanderar/kontrakts oförutsägbart.

2. Applikationer där deformation inte är ett alternativ

Storaens magnesium aluminium parallell härskare utmärker sig i scenarier med höga insatser:

CNC-maskininriktning: En 3000 mm-linjal med 110 kg/mm² styrka stöder laserjusteringsverktyg under sängskeninstallation, vilket säkerställer 0,01 mm/m parallellism för precisionsbearbetning av fordonsöverföringsfodral-vilket eliminerar vibrationsinducerad verktygsslitage.
Kalibrering av textilmaskiner: I vävstolsinställning förhindrar linjens styvhet sjunka när man sträcker sig över 2000 mm mellan styrrullarna, upprätthåller ± 0,05 mm trådvägsinriktning och reducerar tygdefekter med 30%.
Tung utrustningsinspektion: För gruvmaskinerspårinriktning tål linjens antideformationsdesign oavsiktliga effekter (t.ex. 5 kg tappade verktyg) utan permanent böjning-till skillnad från plast- eller lågkvalitativ aluminiumalternativ som kräver ofta ersättning.

3. Designfördelar för hållbarhet och användbarhet

Lätt styvhet: På bara 3 kg/m (30% lättare än stål) väger en 3M-linjal endast 9 kg, vilket möjliggör en personhantering för förhöjda inspektioner (t.ex. övertransporttransporter) utan trötthet-en viktig fördel för parallell härskare i svår tillåtelse.
Ytskydd: En anodiserad beläggning på 20 μm motstår korrosion från kylvätska, olja och fuktighet, vilket förlänger livslängden med 2x jämfört med obelagda aluminiumledare-inga behov av regelbundna anti-rostbehandlingar.
Precisionskvaliteter: Välj grad 1 (± 0,02 mm/m parallellism) för allmän industri eller klass 2 (± 0,05 mm/m) för layoutuppgifter, båda verifierade via laserinterferometri för att uppfylla ISO 1101 -standarder.

4. Storas engagemang för värde

Konkurrenskraftig parallell linjalpris: Från $ 299 för 500 mm -modeller erbjuder våra magnesiumaluminiumledare 3x livslängden för generiska stålverktyg och ger lägre totala ägandekostnader – särskilt för bulkorder i bygg- eller tillverkningsflotor.
Anpassade lösningar: Behöver du en 6000 mm -linjal med förstärkta slutkåpor för kraftigt lyft? Vårt OEM -team tillhandahåller skräddarsydda mönster på 4–6 veckor, vilket säkerställer optimal belastningsfördelning för dina unika parallella linjalanvändningsfall.
Garanti och support: Stöds av en 1-års garanti mot deformation eller beläggningsfel, plus gratis kalibreringscertifikat för spårbar noggrannhet-essential för kvalitetsrevisioner i ISO 9001-certifierade anläggningar.

Låt inte deformationsriskerna kompromissa med dina mätningar. Storas magnesium aluminiumparallell linjal, med 110 kg/mm² avkastningsstyrka och lätt hållbarhet, sätter en ny standard för industriell anpassning. Oavsett om det är försäljning som ett fristående verktyg eller integrerat i anpassade fixturer, säkerställer våra linjaler precision som förblir sant under belastning, temperaturskift och dagligt slitage – vilket gör dem det smarta valet för proffs som kräver tillförlitlighet utan kompromiss. Utforska våra parallella härskare till salu idag och upplever storskillnaden i antideformationsteknik.

Hur man väljer en parallell linjal: storlek och precisionsklassguide

Att välja rätt parallell linjal är avgörande för korrekt anpassning och mätning i industriella tillämpningar. Oavsett om du är för CNC -maskinkalibrering, inställning av textilvävstolar eller inspektion av tung utrustning, är valet beroende på två nyckelfaktorer: storlek och precisionskvalitet – med material, hållbarhet och kostnadsspelande stödroller. Här är din steg-för-steg-guide för att navigera i dessa beslut, med Storas konstruerade lösningar som balanserar prestanda och värde i parallella härskare till salu.

1. Storleksval: Matcha uppgiften till hands

Välj en linjallängd som passar ditt arbetsstycke och parallell linjalanvändning:

Småskaliga uppgifter (≤1000mm):

500–1000 mm linjaler arbetar för bänkinspektioner, som att verifiera små maskinkomponenter eller elektronisk delinriktning. Storaens aluminiumlegeringsmodeller (börjar på $ 299) erbjuder lätt hantering (1,5 kg för 1000 mm) utan att kompromissa med styvhet, idealisk för prototypning eller lågbelastningsmiljöer.

Mid-range-applikationer (1000–3000mm):

1500–3000mm -linjaler är standard för CNC -maskinbäddar och textilmaskiner. Vår magnesium aluminiumparallell linjal (3 kg/m vikt, 110 kg/mm² avkastningsstyrka) sträcker sig över 2000 mm medan motstånd mot SAG under 100 kg belastningar, vilket säkerställer ± 0,02 mm/m parallellism för fordonsmaskiner.

Storskaliga projekt (≥3000mm):

För industriell konstruktion eller flyg- och rymdmontering distribuerar 4000–6000 mm-härskare med förstärkta revben (tillgängliga via Storaens OEM-tjänst) vikt jämnt, vilket möjliggör användning av en-person för övertransportmontering utan att böja sig.

2. Precisionsklass: Anpassa med toleranskrav

Välj baserat på din branschs rakhets- och parallellismstandarder:

Grad 1 (± 0,02 mm/m):

Idealisk för precisionsbearbetning (t.ex. flyg- och rymdkomponenter, delar av medicintekniska produkter) där avvikelser över 20 um/m orsakar funktionella fel. Storaens härskare i klass 1 genomgår laserinterferometri -kalibrering, möte ISO 1101 och ASME B89.5.2 för spårbar noggrannhet.

Grad 2 (± 0,05 mm/m):

Passar allmänna industriella uppgifter som inställning av textilvävtrådväg eller inställning av tung utrustning, balanseringskostnader (499 $ för 2000 mm) och prestanda för att minska tygdefekter eller maskinvibration.

Grad 3 (± 0,1 mm/m):

Bäst för layoutmarkering och grov inriktning i konstruktion eller prototypning, där absolut precision är mindre kritisk men hållbarhet (anodiserad aluminiumbeläggning) och värdeföremål mest.

3. Material och kostnad: Balans styvhet, vikt och budget

Magnesiumaluminiumlegering:

30% lättare än stål, med 110 kg/mm² avkastningsstyrka för antideformering-perfekt för aluminiumledare som behöver motstå tunga belastningar utan att böjas. Priset 20% högre än stål men erbjuder 3x livslängd, idealisk för parallell linjalbruk.

Kolstål:

Tung och budgetvänlig ($ 350 för 1000 mm), lämplig för tillfällig användning eller icke-kritisk anpassning i hårda verkstäder, men tyngre (4 kg för 1000 mm) och benägna att rostar utan regelbundet underhåll.

4. Storaens expertrekommendationer

För CNC -bearbetning: Par en 2000 mm magnesium aluminium parallell linjal (grad 1, $ 899) med vårt laserjusteringssats för ± 0,01 mm/m noggrannhet, minimering av verktygslitage och skrothastigheter.
För textilindustri: En 1500 mm anodiserad aluminiumlinjal (grad 2, $ 599) säkerställer en konsekvent trådvägsinriktning, med stöd av en 1-års garanti mot beläggningsfel.
Anpassade lösningar: Behöver du en 5000 mm -linjal med metriska/imperialistiska dubbla skalor? Vårt team levererar skräddarsydda mönster på 4–6 veckor och optimerar för dina unika parallella linjalanvändningsfall.

Att välja rätt parallell linjal behöver inte vara komplex – prioritera storlek för ditt arbetsstycke, precision för dina toleransbehov och material för din miljö, sedan lita på Storas konstruerade lösningar för att leverera tillförlitlighet till konkurrensparallella härskare. Utforska våra parallella härskare till salu idag och utrusta din verkstad med verktyg som är utformade för att mäta upp till de tuffaste industriella utmaningarna.

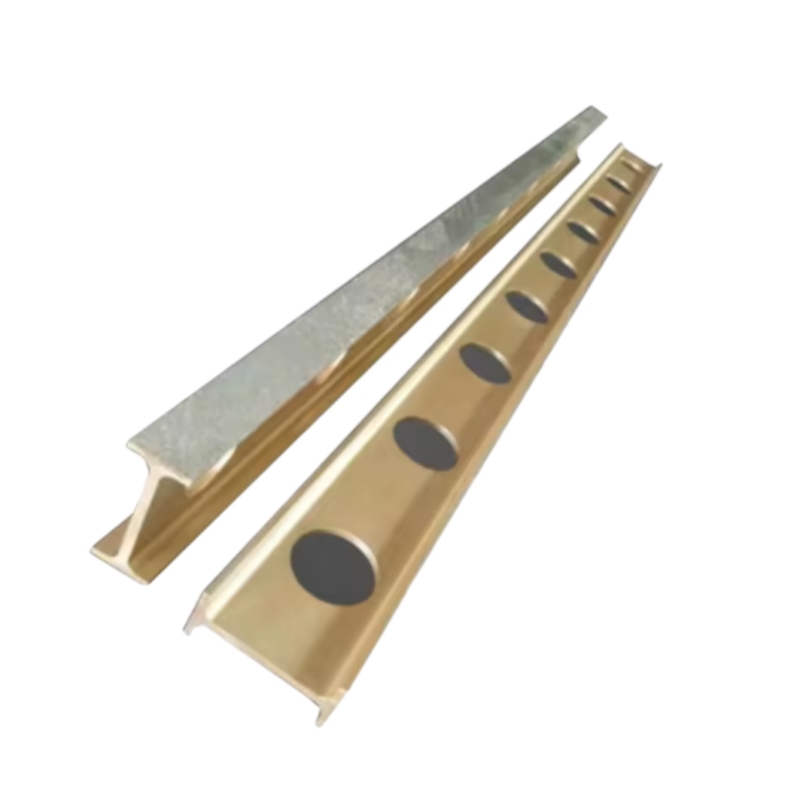

Aluminiummagnesiumlegeringsprecisionsledare:

Aluminiummagnesiumlegering Parallell linjal används för arbetsstycke inspektion, mätning, markering, utrustningsinstallation och industribyggnadsprojekt.

* Enkel lagring: Kan hängande eller horisontell placering kommer inte att påverka dess rakhet och parallellitet på grund av ensam placering.

* Inte lätt att rosta: Använd inte oljad under användning, om den inte används på länge, applicera ett tunt lager industriolja och sedan lagra.

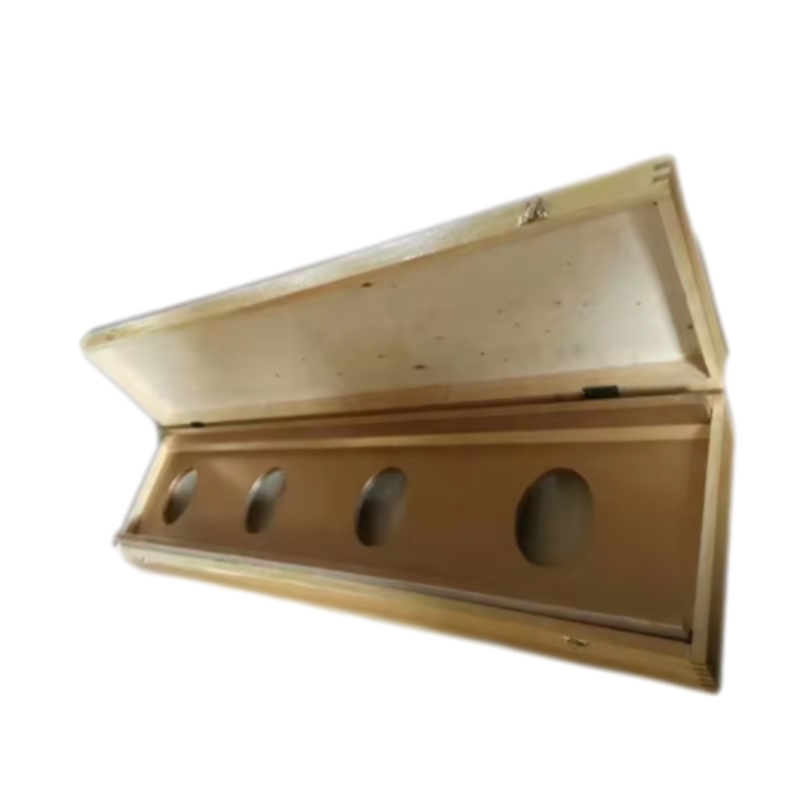

* Förpackning: Plywood Box används ofta; Fina förpackningar finns också.

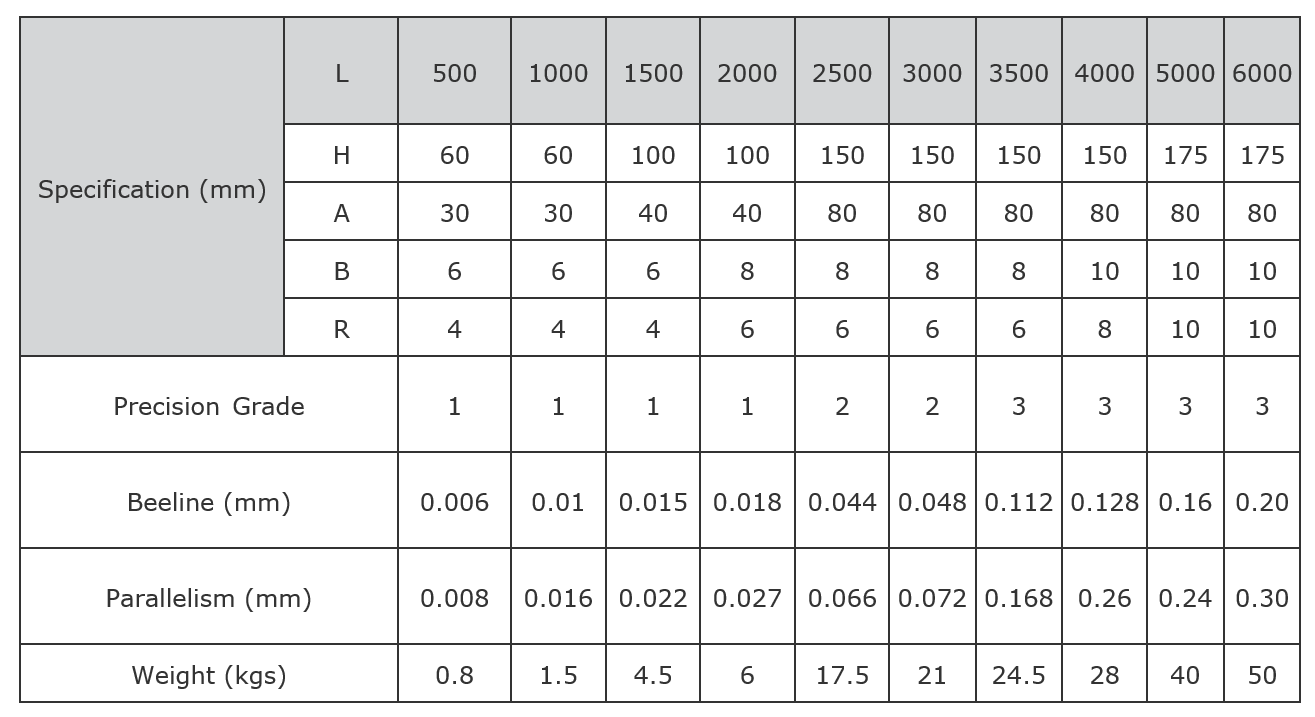

Teknisk specifikation av aluminiummagnesiumlegering

Precisionsledare:
